三相发电机接线图能否只引出一相

三相发电机接线图是可以只引出一相，即三相发电机改单相，具体的接线方法有三种，具体如下：

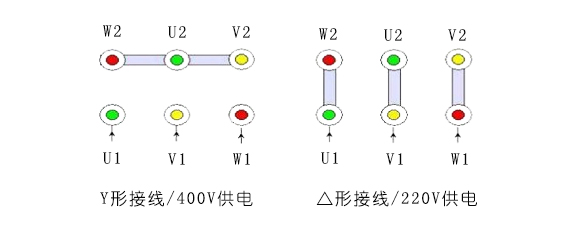

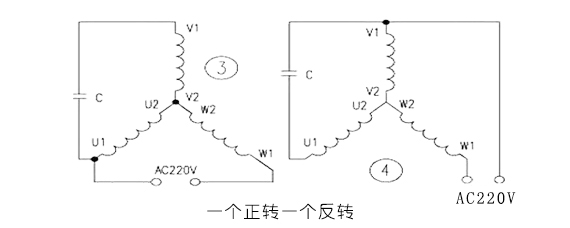

方法一、三相电机为星型接法时

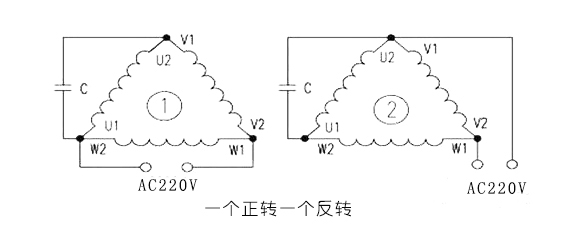

方法二、当三相电机为三角形接法的时候

正转反转的要点：改变电容端的接线。

1、电容容量的计算方法

启动电容和运行电容的计算公式，运行电容的公式：C=1950I/Ucosφ，C为运行电容容量（uf-微法） I是电机额定电流值（A）U是额定电压，既然我们这里是改单相运行，所以额定电压取值是220伏。cosφ是功率因数，很多电机上都有标注，启动电容一般是运行电容的1--4倍。

2、电容容量的经验公式

100W功率对应7微法的容量，也就是说，1KW的电机用70微法左右的电容就可以。这个数值只是个大约数，可以根据自己的负载情况进行调整。

只建议改1.5KW以下的电机，改过以后功率会衰减，不能带重型负载，如果功率稍大于1.5KW，需要再加一个启动电容。

方法三、这种改法不多见，如下图
